No Harley No Life

F1ライトスイッチEVO取り付け


F1ヘッドライトをバイクに取り付けると、キースイッチをオンにしても
エンジンをかけてもライトは点灯しません。
ライトを点灯させる場合には、ハイビームとロービームの切り替えスイッチを
ハイビームに切り替えるか、パッシングスイッチを操作すると
ライトが常時点灯式になります。

点灯後は通常のハイビーム、ロービームの切り替えになり
一度点灯すれば、イグニッションスイッチをオフにしない限りは、消灯しません。


なぜこれを取り付けるかと言うと
サンダーマックスを取り付けてアイドリングを700rpmに変更してあります。
なので発電量が心配なので少しでもバッテリーの負荷を軽減させる為です。




F1ライトスイッチEVO取り付け

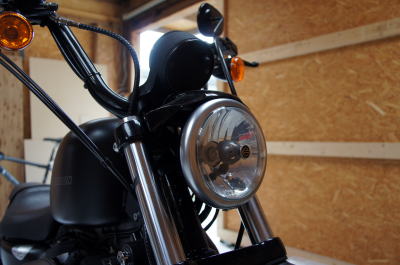

取り付け開始


F1ライトスイッチEVO取り付け

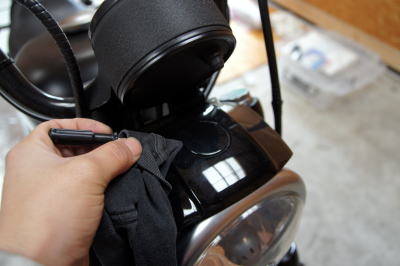

まずはこの上のキャップを外します


F1ライトスイッチEVO取り付け

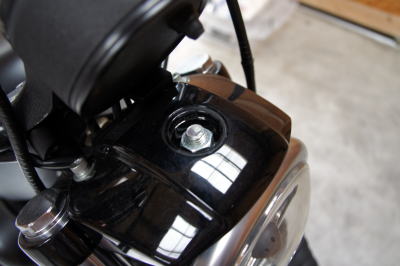

ヘッドライトを止めている
ナットがでてきました



F1ライトスイッチEVO取り付け

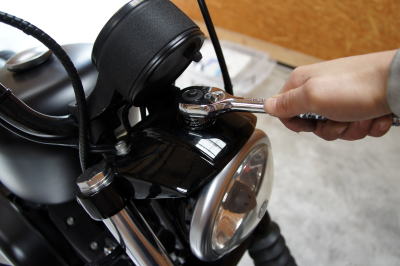

ナットを緩めます




F1ライトスイッチEVO取り付け

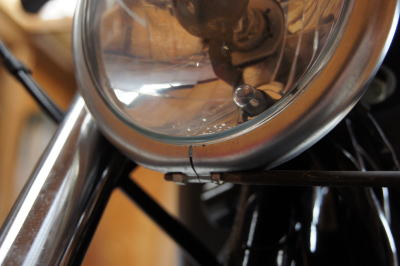

今度はヘッドライトの下にある
+のボルトを緩めます



F1ライトスイッチEVO取り付け

緩めるとヘッドライトを止めている
カバーが外れます



F1ライトスイッチEVO取り付け

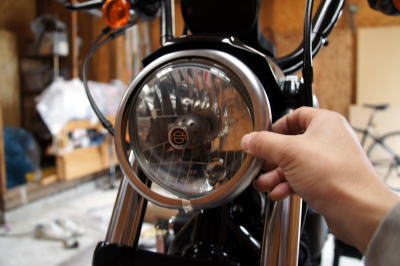

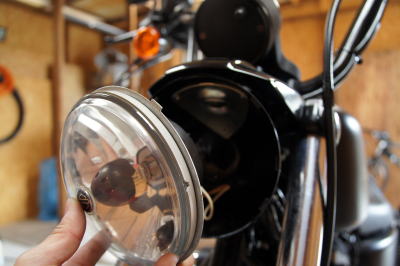

カバーを外すとライトが外れます


F1ライトスイッチEVO取り付け

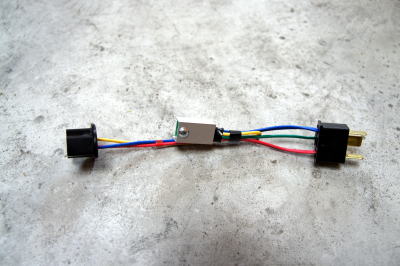

さぁ~ライトスイッチ取り付けます


F1ライトスイッチEVO取り付け

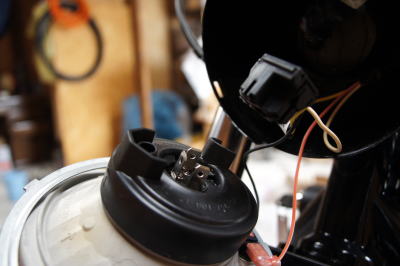

ライト側の端子を取り外します


F1ライトスイッチEVO取り付け

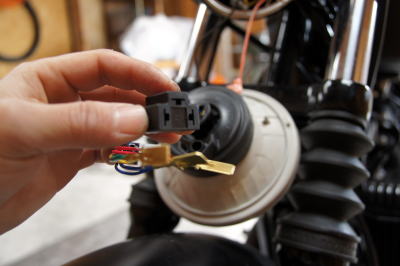

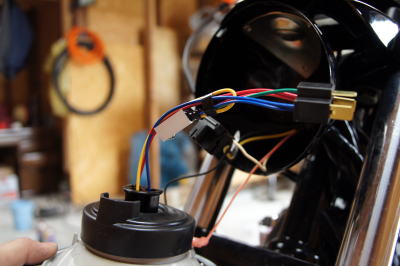

ライト側にライトスイッチを取り付けます


F1ライトスイッチEVO取り付け

次はバイク側に取り付けます
しかし、このあと
カバーに戻そうとしたのですが・・・
なんとバイク側に付けたコネクターが
大きくてライトがはまりません!!



F1ライトスイッチEVO取り付け




その結果
まずはライトスイッチを分解します






F1ライトスイッチEVO取り付け

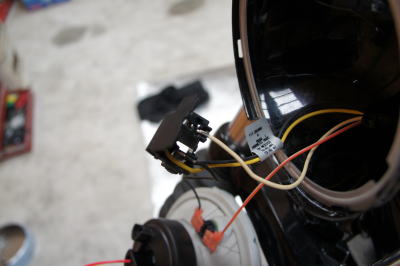

バイク側のコネクターも分解


F1ライトスイッチEVO取り付け

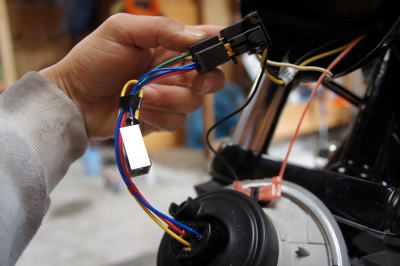

分解したら端子をそれぞれ接続


F1ライトスイッチEVO取り付け

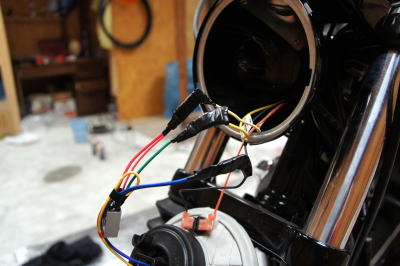

結束テープでグルグルグル


F1ライトスイッチEVO取り付け

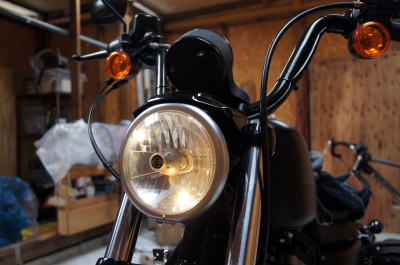

キーSWをON
スモールが点灯
メインのライトは消灯してます


F1ライトスイッチEVO取り付け

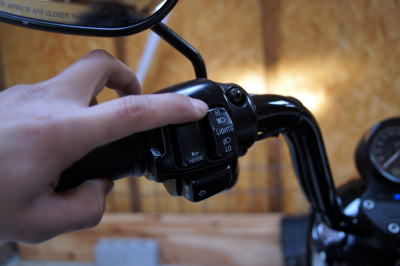

ライトのスイッチをHiに切り替えます





F1ライトスイッチEVO取り付け

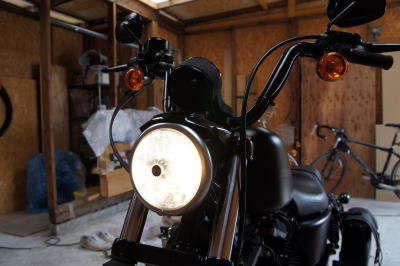

メインのライトが点灯
これでOK
作業完了です
